Оптическая линейка SINO KA-300/170-0.1

Оптическая линейка SINO KA-300/170-0.1 – высокоточная линейка с разрешением 0,1 мкм

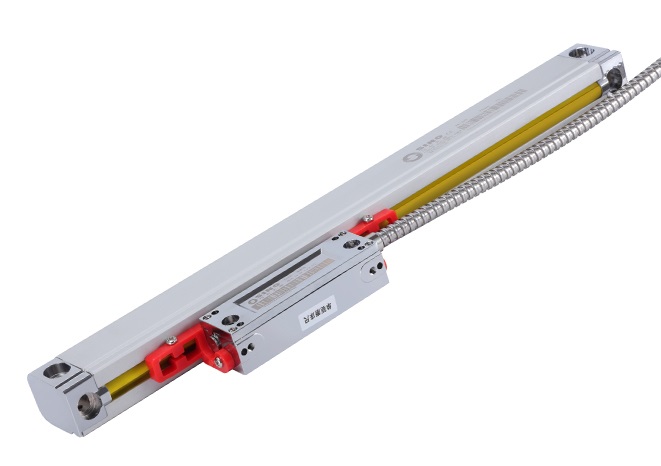

Оптическая линейка SINO KA-300/170-0.1 – это высокоточный измерительный датчик линейных перемещений, предназначенный для установки на прецизионные станки, координатно-измерительное оборудование, шлифовальные, фрезерные, токарные и другие металлообрабатывающие станки, где требуется максимальная точность позиционирования. Благодаря разрешению 0,1 мкм линейка обеспечивает исключительно высокую точность измерений и позволяет контролировать даже минимальные перемещения исполнительных механизмов.

Данная модель идеально подходит для высокоточного производства, где критически важна повторяемость результатов обработки. Оптическая линейка успешно применяется при изготовлении подшипников, инструментальной оснастки, пресс-форм, штампов, измерительных приборов и других деталей с жесткими требованиями к точности размеров.

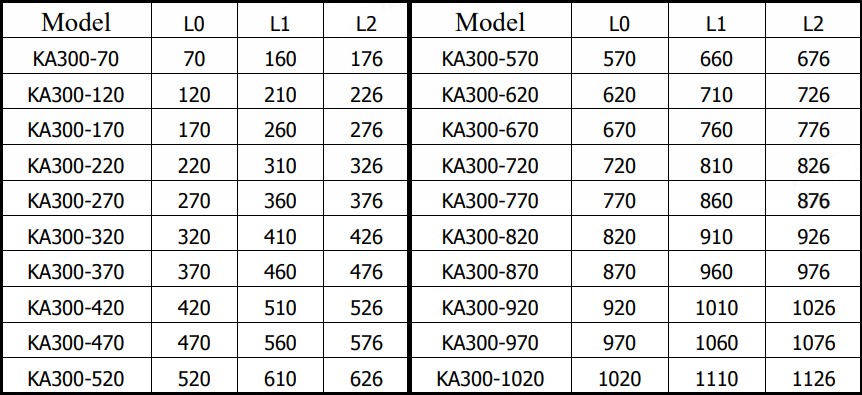

Полезный диапазон измерения SINO KA-300/170-0.1 составляет 170 мм, что делает модель оптимальным решением для компактных узлов оборудования и станков с небольшим рабочим ходом. Все габаритные, монтажные и присоединительные размеры соответствуют заводским чертежам, размещенным в карточке товара, что значительно облегчает подбор и установку измерительной системы.

Основой конструкции является стеклянная измерительная шкала с высокоточным фотолитографическим нанесением делений. Она надежно защищена прочным алюминиевым корпусом, который предохраняет чувствительные элементы от механических повреждений, загрязнений и воздействия производственной среды. Считывающая головка перемещается плавно и без рывков, обеспечивая стабильный сигнал и высокую точность измерения на протяжении всего срока эксплуатации.

В стандартной комплектации оптическая линейка поставляется с TTL-выходом и 9-контактным прямоугольным разъемом, что обеспечивает совместимость с большинством устройств цифровой индикации. Для подключения к станкам с числовым программным управлением доступна модификация с интерфейсом RS-422, обеспечивающим надежную передачу сигнала в системах автоматизированного управления.

Стандартная длина соединительного кабеля составляет 3 метра. Кабель может быть выведен как с правой, так и с левой стороны корпуса, что значительно упрощает монтаж на различных типах оборудования. При необходимости доступны оригинальные удлинители SINO длиной 1, 2, 3, 5 и 10 метров, позволяющие установить линейку практически на любом промышленном оборудовании без потери качества сигнала.

Для надежной работы в условиях металлообрабатывающего производства оптическая линейка KA-300/170-0.1 оснащена системой защиты от загрязнений. Специальные резиновые уплотнители предотвращают попадание металлической стружки, абразивной пыли и смазочно-охлаждающей жидкости внутрь корпуса, а дополнительный защитный кожух серии C значительно увеличивает срок службы измерительной системы даже при интенсивной эксплуатации.

Линейка полностью совместима со всеми устройствами цифровой индикации (УЦИ) SINO. Она может использоваться как в качестве отдельной измерительной оси, так и в составе многокоординатных систем, включающих две или три оптические линейки. Это позволяет создавать высокоточные комплексы контроля перемещений для различных типов металлорежущего оборудования.

разрешение измерения 0,1 мкм;

диапазон измерения 170 мм;

высокоточная стеклянная измерительная шкала;

прочный алюминиевый корпус;

плавное перемещение считывающей головки;

стандартный интерфейс TTL, 9-pin разъем;

возможность заказа версии с интерфейсом RS-422 для ЧПУ;

кабель длиной 3 м с возможностью подключения с правой или левой стороны;

совместимость с оригинальными удлинителями SINO длиной до 10 метров;

надежная защита от стружки, пыли и СОЖ;

полная совместимость со всеми системами УЦИ SINO.

Оптическая линейка SINO KA-300/170-0.1 — это надежное решение для предприятий, которым необходима максимальная точность измерения линейных перемещений, стабильная работа оборудования и высокая повторяемость технологических процессов. Благодаря разрешению 0,1 мкм, прочной конструкции и полной совместимости с оборудованием SINO, данная модель отлично подходит для применения в высокоточном машиностроении и современной металлообработке.
